HY-UW-M 是什么？装在什么位置？
直接回答：称重模块是用于传感器的一种实用性结构配件，由顶板、基板、称重传感器、负载支承柱及支承螺栓构成。（引自公开技术资料《称重模块的选型和安装》）
本型号属波纹管式称重模块：模块由顶部安装板、波纹管焊接密封传感器、底板与支承螺栓组成，传感器侧面贴有接线方式铭牌，电缆从侧面引出。（形态见下方实物照片；结构说明引自公司安装说明）
模块的安装位置通常在秤体的下部（脚、托盘等），也可以装在秤体的上部（釜、罐、斗的腰部）；同一个称重系统的模块必须处于同一水平面。（引自公开技术资料《称重模块的选型和安装》）
它和"单买一只传感器"的区别在这里：模块是把传感器、受力结构和安装连接做成一体的组件，装上支脚即可受力；裸传感器要自己解决受力点、限位与安装面。（引自公开技术资料《称重模块的选型和安装》）
它在一套称重系统里处在哪一环
称重控制系统通常由显示控制仪表、接线盒、称重模块及电缆组成；模块负责受力，接线盒把多只模块的信号汇总，仪表显示与控制。（引自公司安装说明）
称重模块可以非常方便地和各种形状的机械装置相连接，如输送机、平台、立罐、槽罐、料斗等，组成具备各种功能的称重控制系统。称重通常选用 3 至 6 套（最多 12 套）称重模块构成一组称重系统；安装模块的基础必须符合刚度要求，且在同一水平面，或高度可调整到同一水平面，确保每套称重模块能够均匀承载。（引自公司安装说明）
HY-UW-M 的技术参数有哪些？每条参数的来源是什么？
直接回答：下表把 HY-UW-M 的产品参数值逐条列出并标注来源，右侧一列是"这项参数决定什么"——把参数翻译成选型与安装时要判断的事。数值一律照录，不换算、不合并、不补资料里没有的档位与项目。
| 参数 | 值（含来源） | 这项参数决定什么 |
|---|---|---|
| 型号 | HY-UW-M公司产品资料 | 订货与询价时用的型号标识；同名系列另有不同结尾的型号，接线定义会随后缀不同（见下方"接线色序"一行），报型号时请带完整后缀。 |
| 品类 | 称重模块公司产品资料 | 它是"结构件 + 传感器"的组合件，选型时要同时看量程、材质、安装尺寸，不能只比传感器参数。 |
| 量程档位 | 5Kg,10Kg,20Kg,30Kg,50Kg,75Kg,100Kg,200Kg,300Kg,500Kg公司产品资料（10 档，逐字照录） | 决定单只模块承担的载荷上限。一套系统的总承载能力 = 单只额定量程 × 只数，所以"选哪一档"要先用容器自重与物料重量算，再就近往上取一档。 |
| 材质与密封 | 不锈钢焊接密封传感器公司产品资料 | 决定它能用在什么环境：焊接密封的不锈钢壳体，是"潮湿、需要冲洗的车间"可用的前提之一；环境再恶劣（强腐蚀介质、高温）时，公司资料未给对应等级，按工况核对。 |
| 防护等级 | IP68公司产品资料 | 公司产品资料给出的防护等级为 IP68，对应不锈钢焊接密封的模块本体。装到现场之后，要一并核对线缆入口与接线盒的密封做法——只换模块解决不了接线盒进水这一类问题。 |
| 结构特点 | 球形连接件，始终保持模块的垂直称重状态；支撑螺栓，防止设备倾覆；安装简单、快速；维护方便，节约停机维护时间公司产品资料 | "球形连接件"决定模块受力时能不能保持垂直称重状态，它吸收的是安装面的小角度偏差；"支撑螺栓"决定设备会不会倾覆。落地做法是装完后按下方安装表核对垂直度与限位螺钉间隙。 |
| 接线制式 | 6 线制（+激励 / -激励 / +信号 / -信号 / +反馈 / -反馈）公司产品资料 | 6 线制比 4 线制多出 +反馈 / -反馈 两个线位：按公开技术资料，这两根线的作用是把激励电压在长线传输时的损失补偿算进去，所以模块到仪表（或接线盒）的电缆较长时才有意义；具体用不用、怎么接，仍以随机资料与实物接线图为准。（作用原理引自公开技术资料） |
| 接线色序 | 绿色 +激励；黑色 -激励；白色 +信号；红色 -信号；黄色 +反馈；蓝色 -反馈公司产品资料（与接线原理图一致） | 现场接线的对照依据。但要如实说明一处差异：同一系列在公司安装说明中对 HY-UW / HY-UWS（0～500kg）给出的定义是「红 = 激励+、黑 = 激励-、绿 = 信号+、白 = 信号-、银 = 屏蔽」，且本型号实物照片上的传感器铭牌也标 +EXC(Red) / +SIG(Green)，与本行色序不是同一套。施工前以随机资料与实物接线图为准，不要跨批次照抄颜色。 |

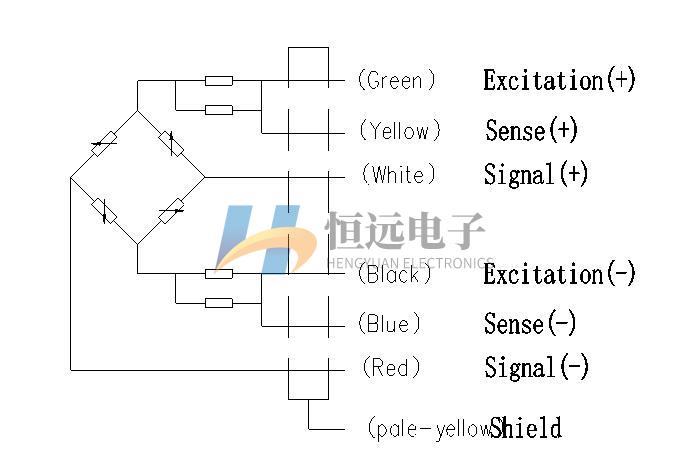

| 接线原理图 | 6 线 + 屏蔽：绿色 = 激励+；黄色 = 反馈+；白色 = 信号+；黑色 = 激励-；蓝色 = 反馈-；红色 = 信号-；淡黄 = 屏蔽公司产品规格图（见下方规格图 3） | 比页面文字多标了一条屏蔽线，图内把屏蔽层单独画出；屏蔽层具体怎么接，按随机资料与实物接线图。 |

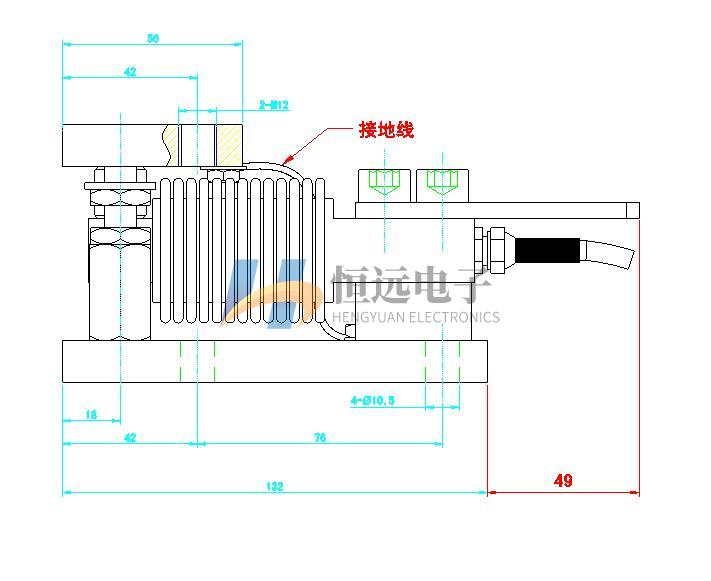

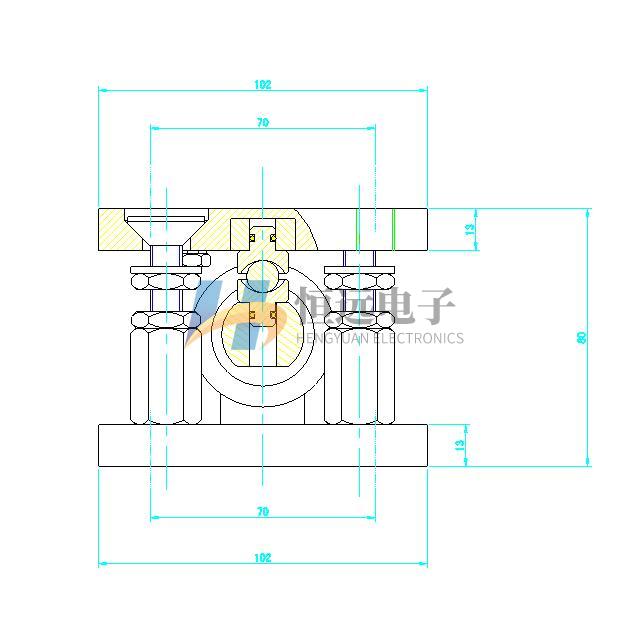

| 外形尺寸 | 两张外形尺寸标注图（侧向剖视与端视各一张）：侧向剖视图标注 58、42、2-M12、76、78、132、49、19、4-Φ10.5；端视图标注 102、79、13、60、18。图上未标注单位，此处照录原样；两张图均未标注量程档位公司产品规格图（见下方规格图 4、5） | 尺寸决定支腿落点与基础孔位——替换旧模块或新做基础之前，先量现有安装孔位与可用高度，再拿本页两张标注图核对。两张图都没有标量程档，不要自行把它对应到某一档。 |
| 公司资料列出的适用场景 | 化工、医药、食品等行业的中小称量反应釜的配料称重控制公司产品资料 | 公司资料这一行给的是行业方向，不是"任何该行业场合都适用"的承诺；具体到某台设备，仍要按容器自重、物料重量、支脚数量与现场环境核对。 |
说明：表中数值与文字均为公司资料原值照录；凡本页做的解释，都单独标了来源，属公开技术资料而不是公司承诺。
这些参数在什么工况下取哪个值？
直接回答：量程按"固定负荷 + 变动负荷 ≤ 额定载荷 × 只数 × 70%"核对单只额定量程，算出后就近往上取一档；只数按实际支撑点数量取。（判据引自公开技术资料）
固定负荷 + 变动负荷 ≤ 额定载荷 × 只数 × 70%
公式用文字再写一遍，方便抄写、发工作群或打印。算例见选型与资料页。
分情况对照（可照着做）
| 你的情况 | 怎么取 | 依据 |
|---|---|---|
| 容器已经装好支撑脚 | 按支撑脚数量定模块只数：3 脚用 3 只，4 脚用 4 只 | 引自公开技术资料 |
| 新做容器、垂直放置的圆柱形 | 三点支撑比较稳定；考虑风力、晃动、震动等影响时，以四点支撑为宜 | 引自公开技术资料 |
| 算出单只量程落在两档之间 | 就近往上取一档，不要往下取 | 引自公开技术资料 |
| 一套里买几只、结构怎么配 | 一套系统里使用一只固定式、一只半浮动式，其余用浮动式补足；一般分为三只一套和四只一套 | 引自公开技术资料 |
| 现场潮湿、需要冲洗 | 本型号为不锈钢焊接密封传感器、防护等级 IP68；线缆入口与接线盒按同样的密封思路核对 | 参数取自公司产品资料 |
| 要接 6 根线（含一组反馈） | 按 6 个线位逐根对应到接线盒与仪表端子；色序见上方参数表 | 线位定义取自公司产品资料；做法引自公司安装说明 |
| 要替换旧模块、不想改基础 | 先量现有安装孔位与可用高度，再对照本页两张外形尺寸标注图核对 | 尺寸取自公司产品规格图 |
什么工况适用、什么工况不适用？
直接回答：能用公司产品资料与本页已标来源的内容支撑的，是"化工、医药、食品等行业的中小称量反应釜配料称重控制"这一类场景，以及不锈钢焊接密封与 IP68 所对应的潮湿、需冲洗环境；公司资料没有给出的项（精度等级、材质牌号、适用温度范围、耐腐蚀等级），本页不推定、也不代客户下结论。
适用（有据可查）
- 中小称量反应釜的配料称重控制：公司资料列出的行业方向为化工、医药、食品等。（公司产品资料）
- 潮湿、需要冲洗的车间：依据是本型号"不锈钢焊接密封传感器"与"防护等级 IP68"两项参数；前提是线缆入口、接线盒的密封做法一并到位。（参数取自公司产品资料）
- 替换已有设备的旧模块：称重模块可以非常方便地安装在各种形状的容器上，适用于改造已有的设备。（引自公开技术资料《称重模块的选型和安装》）
- 要把容器变成称重系统：无论是容器、料斗还是反应釜，加上称重模块和称重仪表组合都可以变成称重系统。（引自公开技术资料《称重模块的选型和安装》）
边界与不适用（同样要看清）
- 公司资料未给精度等级、材质牌号、适用温度范围、耐腐蚀等级：这四项不能由本页推定，本页不给推定值；需要定值时，按现场与工艺要求单独核对。（依据：公司产品资料未记载该四项）
- 同一个称重设备系统内，严禁不同容量的模块混用：安装前检查模块的容量。（引自公司安装说明）
- 焊接作业时不得让电流经过称重传感器：焊接过程中严禁称重模块过电流；不得有任何其它电流（如电焊等）经过传感器。（引自公司安装说明）
- 容器不能与不受传感器支撑的其它部件发生机械绑定，否则称量将会不准。（引自公开技术资料《称重模块的选型和安装》）
- 输料管道不处理就调不准：所有与罐连接的管道应水平敷设，防止因管道使罐悬空；尽量采用软连接。（引自公开技术资料《称重模块的选型和安装》）
实物长什么样？尺寸怎么标？

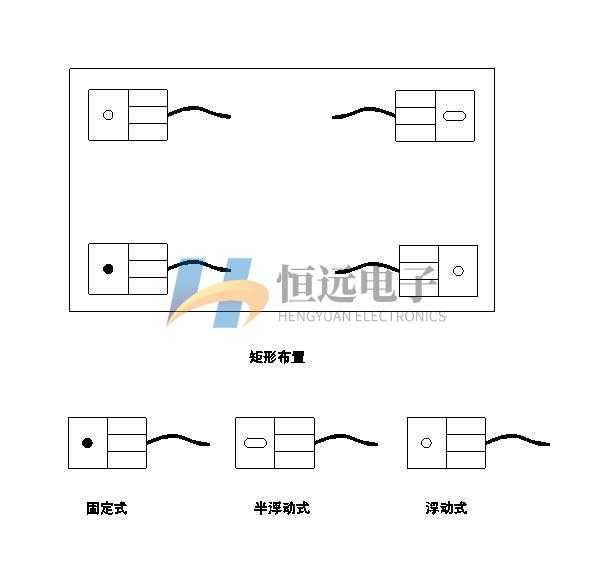

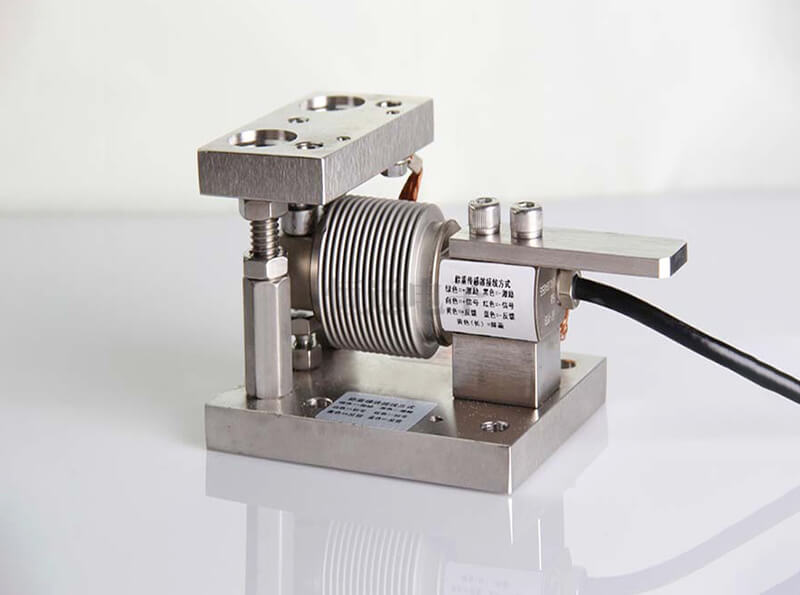

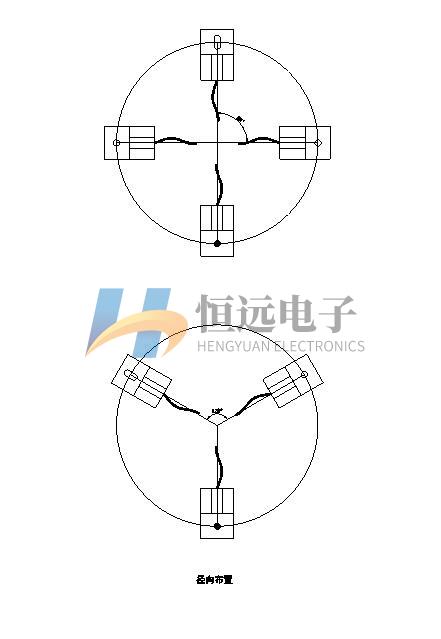

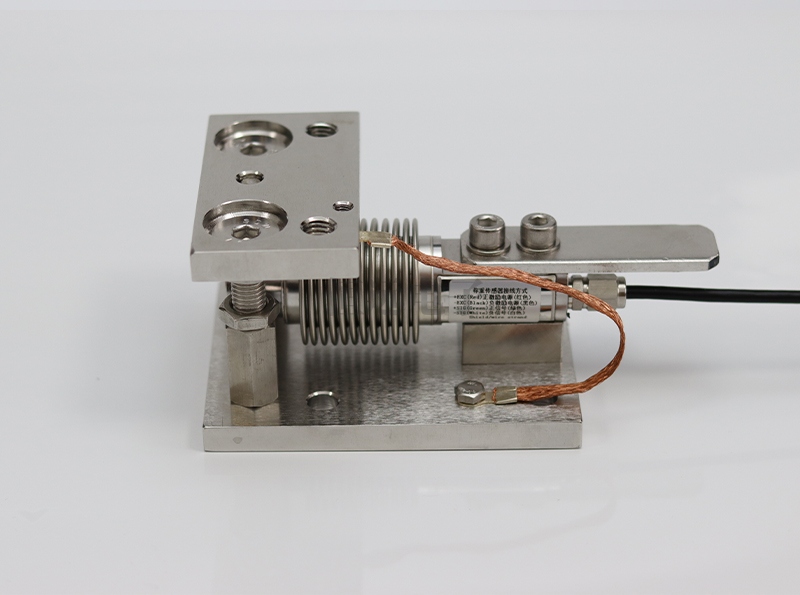

直接回答：下面 2 张是本型号的实物照片，5 张是公司产品规格图：模块矩形布置示意图、模块径向布置示意图、接线原理图、以及两张外形尺寸标注图（侧向剖视与端视各一张）。图片为本地文件，页面不加载任何外部资源。
图片说明：2 张实物图与 5 张规格图均为公司产品图片资料，按原图使用，未做修图；规格图上带浅色图形水印。
安装和接线要注意什么？
直接回答：模块装不装得好，主要看四件事——底座刚度与水平、模块与安装面的垂直度、限位螺钉的间隙、以及管道与焊接这类"外力旁路"有没有处理掉。下面每条都给出可核对的数值或动作。
| 项目 | 要求 | 来源 |
|---|---|---|
| 垂直度 | 所有模块垂直轴心线与安装基板垂线吻合，偏差不得大于 1.5°；如出现不平整或不垂直现象，需采用垫片等方法进行调整 | 引自公司安装说明 |
| 机架与基板刚度 | 安装模块的机架和基板要有足够的刚性，刚度需保证达到 1/1000 | 引自公司安装说明 |
| M10 限位螺钉间隙 | 安装和接线工作完成后，需要对 M10 限位螺钉进行调整。调整 M10 十字限位螺钉的上下位置，保证螺钉头与顶部安装板的上平面间隙均为 2mm；M10 限位螺钉不能与顶部安装板相互接触 | 引自公司安装说明 |
| 找平 | 将 3 个或 4 个模块安装在罐子支脚或支耳下后，用手晃动模块的上顶板，如能晃动说明模块安装不平，需垫铁板，垫到直至晃不动为止 | 引自公司安装说明 |
| 上下安装面 | 所有模块上下安装面可靠连接，无任何不平整现象，承载均匀 | 引自公司安装说明 |
| 螺栓紧固 | 所有螺栓安装都要采用对角拧，先预紧，然后按规定力矩紧固 | 引自公司安装说明 |
| 固定方式 | 固定称重模块：称重模块垫至水平后，第一种方式采用螺栓固定，称重模块上顶板跟罐体的支脚或支耳用螺栓固定，模块下底板跟钢构或地面用螺栓固定；第二种方式采用焊接固定，模块上顶板跟罐体支脚焊接，模块下底板和钢构焊接（注意：焊接过程中严禁称重模块过电流！！！） | 引自公司安装说明 |
| 焊接 | 不得有任何其它电流（如：电焊等）经过传感器，否则就会损坏传感器 | 引自公司安装说明 |
| 电缆 | 不可以绷紧电缆，以免电缆受到拉力，影响电性能；保护好电缆，电缆线不可以有划伤等现象 | 引自公司安装说明 |
| 搬运与开箱 | 将模块从包装内，在拿出的过程中禁止提电缆线拎称重模块，避免模块磕碰，防止模块从高处跌落 | 引自公司安装说明 |
| 模块容量 | 安装前检查模块的容量，严禁不同容量的模块安装在同一个称重设备系统内使用 | 引自公司安装说明 |
| 汇总电缆 | 根据现场布局，确定汇总电缆的长度；另一端进入接线盒与汇接板上的接线端子连接 | 引自公司安装说明 |
| 接线与复核 | 按照接线图要求，联接传感器电缆线至接线盒；按照接线图完成接线盒到显示控制仪表之间排线工作；复核接线有无差错；检查电源电压是否正常 | 引自公司安装说明 |
| 支架偏斜 | 称重模块上支架偏斜引起与水平线的夹角不能大于 0.5°；称重模块的基座支架结构扭转或偏斜引起与水平线的夹角不能大于 0.5° | 引自公开技术资料《称重模块的选型和安装》 |
| 基础 | 支撑罐体的基础（或楼层）应有足够的承载力及刚度，基础挠度变形小于 3mm；模块安装在混凝土基础上是较好的一种选择 | 引自公开技术资料《称重模块的选型和安装》 |
| 管道 | 所有与罐连接的管道应水平敷设，防止因管道使罐悬空；管道的第一个连接支撑点应设置在尽量远离罐体的地方；尽量采用软连接 | 引自公开技术资料《称重模块的选型和安装》 |
| 独立受力 | 罐体必须是独立作用在传感器上的，不能与不受传感器支撑的其他部件有任何的机械绑定 | 引自公开技术资料《称重模块的选型和安装》 |
| 接地 | 每只模块应有独立的接地 | 引自公开技术资料《称重模块的选型和安装》 |
| 维修位置 | 要将称重模块安装在便于维修的地方 | 引自公开技术资料《称重模块的选型和安装》 |
| 标定条件 | 罐体在设计时应考虑标定时安放砝码的位置及安装维修时的千斤顶工作位；安装完成后必须进行标定 | 引自公开技术资料《称重模块的选型和安装》 |
上表为公开安装资料与公司安装说明中的通用要求，适用于本类模块的安装；现场做法与最终判定仍以随机资料和实际工况为准。仪表端的标定步骤见仪表标定教程。
本页事实来源是什么？
- 公司产品资料（HY-UW-M 参数表）：型号、品类、量程档位、不锈钢焊接密封传感器、防护等级 IP68、结构特点、6 线制接线与色序、公司资料列出的适用场景。
- 公司产品规格图：模块矩形布置示意图、模块径向布置示意图、6 线加屏蔽接线原理图、两张外形尺寸标注图（侧向剖视与端视）。
- 公司安装说明：模块与称重系统的组成、只数与基础要求、安装偏差与刚度要求、M10 限位螺钉间隙调整、固定与焊接禁止项、电缆与接线要求。
- 引自公开技术资料（《称重模块的选型和安装》等，已在对应句段逐处标注）：模块的结构与构成、分类与选型原则、只数与支撑方式、管道与标定要求。
表中参数为公司资料原值，不构成本厂对具体项目的承诺；具体规格按工况核对。本页首次发布：2026-10-09。
还是不确定该选哪一档？
把这几项一次说清，我们能直接给量程与只数建议：容器自重、物料重量、支撑脚数量与布置、物料名称与特性、现场环境、新装还是改造。
