HY-CWC-M 是什么？装在什么位置？
直接回答：称重模块是用于传感器的一种实用性结构配件，由顶板、基板、称重传感器、负载支承柱及支承螺栓构成；它把高精度剪切梁称重传感器、负荷传递装置及安装连接板合为一体。（引自公开技术资料《称重模块的选型和安装》）
模块的安装位置通常在秤体的下部（脚、托盘等），也可以装在秤体的上部（釜、罐、斗的腰部）；同一个称重系统的模块必须处于同一水平面。（引自公开技术资料《称重模块的选型和安装》）
它和"单买一只传感器"的区别在这里：模块是把传感器、受力结构和安装连接做成一体的组件，装上支脚即可受力，也因此把"安装不当造成的称量误差"在结构上先消化掉一部分；而裸传感器要自己解决受力点、限位与安装面。（引自公开技术资料，同上）
它在一套称重系统里处在哪一环
称重控制系统通常由显示控制仪表、接线盒、称重模块及电缆组成；模块负责受力，接线盒把多只模块的信号汇总，仪表显示与控制。（引自公司安装说明）
一套系统通常选用 3 至 6 套（上限 12 套）称重模块构成一组；安装模块的基础要符合刚度要求，且在同一水平面（或高度可调整到同一水平面），使每套模块均匀承载。（引自公司安装说明）
HY-CWC-M 的技术参数有哪些？逐条给来源
直接回答：下表把 HY-CWC-M 的产品参数值逐条列出并标注来源，右侧一列是"这项参数决定什么"——把参数翻译成选型与安装时要判断的事。数值一律照录，不换算、不合并、不补资料里没有的档位。
| 参数 | 值（含来源） | 这项参数决定什么 |
|---|---|---|
| 型号 | HY-CWC-M公司产品资料 | 订货与询价时用的型号标识；同名系列另有不同结尾的型号，接线定义会随后缀不同（见下方"接线色序"一行），报型号时请带完整后缀。 |
| 品类 | 称重模块公司产品资料 | 它是"结构件 + 传感器"的组合件，选型时要同时看量程、材质、安装尺寸，不能只比传感器参数。 |
| 量程档位 | 0.5t、1t、2t、3t、5t、10t、15t、20t公司产品资料（8 档，逐字照录） | 决定单只模块承担的载荷上限。一套系统的总承载能力 = 单只额定量程 × 只数，所以"选哪一档"要先用罐体自重与物料重量算，再就近往上取一档。 |
| 材质与密封 | 不锈钢密封焊接公司产品资料 | 决定它能用在什么环境：焊接密封的不锈钢壳体，是"潮湿、需要冲洗的车间"可用的前提之一；环境再恶劣（强腐蚀介质、高温）时，公司资料未给对应等级，按工况确认。 |
| 防护等级 | IP68公司产品资料 | IP 后的两位分别是防尘与防水等级。IP68 属可短时浸水的等级，对应的现场判断是：模块本体可以承受冲洗或短时浸水，但"整条称重回路能不能冲洗"还取决于线缆入口与接线盒是否同样达标——只换模块不解决接线盒进水。（判读方式引自公开技术资料） |
| 综合精度 | 公司产品资料原文表述为"综合精度高"；未给出具体数值公司产品资料 | 公司资料只给定性表述、没有给数值，所以本页不给精度等级、也不做换算。需要定量指标时，按具体工况与配套仪表确认。 |
| 长期稳定性 | 公司产品资料原文表述为"长期稳定性好"公司产品资料 | 长期稳定性对应的是"用一段时间后零点会不会漂"。判断现场是否漂移，看每日零点记录曲线的形状：台阶跳变多为冲击损坏，平滑爬升属长期漂移。（判读方法见选型页漂移判别） |
| 结构特点 | 结构紧凑；安装尺寸兼容性好公司产品资料 | "结构紧凑"决定它在支脚下方占多高；"安装尺寸兼容性好"决定替换旧模块时要不要改支腿或基础。落地方法是先量现有支脚的安装孔位与可用高度，再对照本页尺寸表选档。 |
| 接线制式 | 6 线制公司产品资料 | 6 线与 4 线的差别是多了 +反馈 / -反馈（sense）两根线：用于长距离传输时把激励电压在导线上的压降补回来。电缆较长、或模块到仪表距离较远时，这一组线要接到仪表/接线盒对应的反馈端子上。（原理引自公开技术资料） |
| 接线色序 | 绿色 +激励；黑色 -激励；白色 +信号；红色 -信号；黄色 +反馈；蓝色 -反馈公司产品资料 | 现场接线的对照依据。同一系列的不同量程段，接线色序在公开安装资料里存在差异，所以施工前请以随机资料与实物接线图为准，不要跨批次照抄颜色。 |

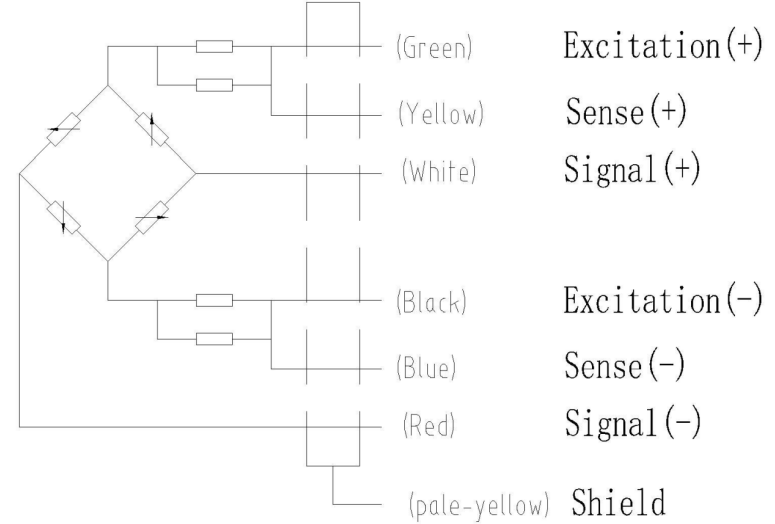

| 接线原理图 | 6 线 + 屏蔽：绿色 = 激励+；黄色 = 反馈+；白色 = 信号+；黑色 = 激励-；蓝色 = 反馈-；红色 = 信号-；淡黄 = 屏蔽公司产品规格图（见下方第 3 张图） | 比页面文字多一条屏蔽线：屏蔽层的作用是抑制变频器、动力线带来的干扰，现场做法是屏蔽单端接地、信号线远离动力线。（做法引自公开技术资料） |

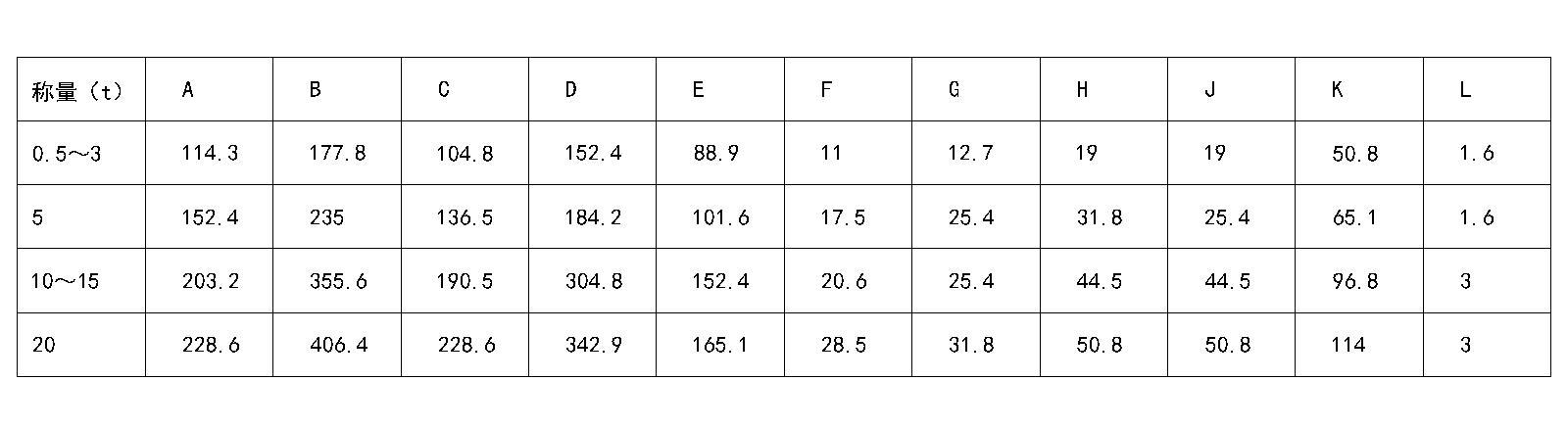

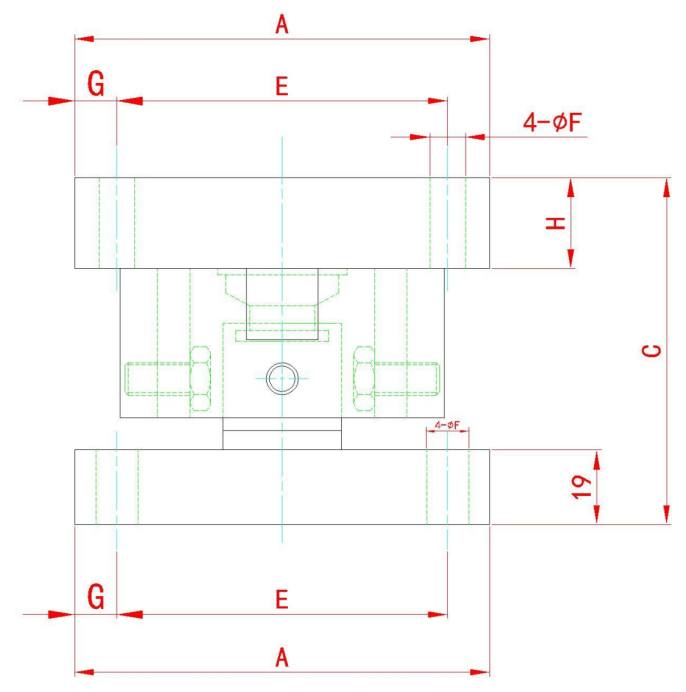

| 外形尺寸 | 按称量分 0.5~3t / 5t / 10~15t / 20t 共 4 档，各部位以 A–L 标号给出（表内数值未标注单位，照录规格图原样）公司产品规格图（见下方第 4、5 张图） | 换量程档会连带改变外形与安装孔位——也就是说，量程不是只改一个数字，它会改支腿落点与基础尺寸。所以支腿改造或基础浇筑之前，先把量程档定下来，再拿该档的孔距与总高核对安装空间。 |
| 公司资料列出的适用场景 | 化工、食品、医药等行业的配料称重控制公司产品资料（该行行业列举的摘录） | 公司资料这一行给的是行业方向，不是"任何该行业场合都适用"的承诺；具体到某台设备，仍要按容器自重、物料重量、支脚数量与现场环境核对。 |
说明：表中数值与文字均为公司资料原值照录（含"资料未给出数值"这一事实本身）；凡本页做的解释，都单独标了来源，属公开技术资料而不是公司承诺。
这些参数在什么工况下取哪个值？
直接回答：量程按"固定负荷 + 变动负荷 ≤ 额定载荷 × 只数 × 70%"核对单只额定量程，算出后就近往上取一档；只数按实际支撑点数量取。（判据引自公开技术资料）
固定负荷 + 变动负荷 ≤ 额定载荷 × 只数 × 70%
公式用文字再写一遍，方便抄写、发工作群或打印给设计院。算例见选型与资料页。
分情况对照（可照着做）
| 你的情况 | 怎么取 | 依据 |
|---|---|---|
| 容器已经装好支撑脚 | 按支撑脚数量定模块只数：3 脚用 3 只，4 脚用 4 只 | 引自公开技术资料 |
| 新做容器、垂直放置的圆柱形 | 三点支撑比较稳定；考虑风力、晃动、震动影响时，以四点支撑为宜 | 引自公开技术资料 |
| 算出单只量程落在两档之间 | 就近往上取一档，不要往下取 | 引自公开技术资料 |
| 一套里买几只、结构怎么配 | 一套系统里使用一只固定式、一只半浮动式，其余用浮动式补足；常见三只一套与四只一套 | 引自公开技术资料 |
| 现场潮湿、需要冲洗 | 本型号不锈钢密封焊接、防护等级 IP68；同时把接线盒与线缆入口一并按同等级处理 | 参数取自公司产品资料；做法引自公开技术资料 |
| 模块到仪表的距离较远 | 用 6 线制的反馈线补偿长线压降，按本页接线表接到对应端子 | 原理引自公开技术资料 |
| 要替换旧模块、不想改基础 | 先量现有安装孔位与可用高度，再对照本页尺寸表选同一档 | 尺寸取自公司产品规格图 |
什么工况适用、什么工况不适用？
直接回答：能用公司产品资料与本页已标来源的内容支撑的，是"化工、食品、医药等行业的配料称重控制"这一类场景，以及不锈钢密封焊接 + IP68 所对应的潮湿、需冲洗环境；公司资料没有给出的项（精度等级、材质牌号、适用温度、耐腐蚀等级），本页不推定、也不代客户下结论。
适用（有据可查）
- 配料与过程称重控制：公司资料列出的行业方向为化工、食品、医药等。（公司产品资料）
- 潮湿、需要冲洗的车间：依据是本型号"不锈钢密封焊接"与"防护等级 IP68"两项参数；前提是线缆入口、接线盒同样达标。（参数取自公司产品资料；判读方式引自公开技术资料）
- 替换已有设备的旧模块：模块可以方便地装在各种形状的容器上，适用于改造已有设备。（引自公开技术资料）
边界与不适用（同样要看清）
- 公司资料未给精度等级、材质牌号、适用温度范围、耐腐蚀等级：这四项不能由本页推定，本页不给推定值；需要定值时，按现场与工艺要求单独核对。（依据：公司产品资料未记载该四项）
- 同一个称重设备系统内，不得混用不同容量的模块。（引自公司安装说明）
- 焊接作业时不得让电流经过称重传感器：焊接过程中严禁模块过电流，否则会损坏传感器。（引自公司安装说明）
- 容器不能与不受传感器支撑的其它部件发生机械绑定，否则称量会不准。（引自公开技术资料《称重模块的选型和安装》）
- 输料管道不处理就调不准：硬管会把传感器的真实负荷分担走，应换软管或把连接管尽量加长。（引自公开技术资料）
实物长什么样？尺寸怎么标？

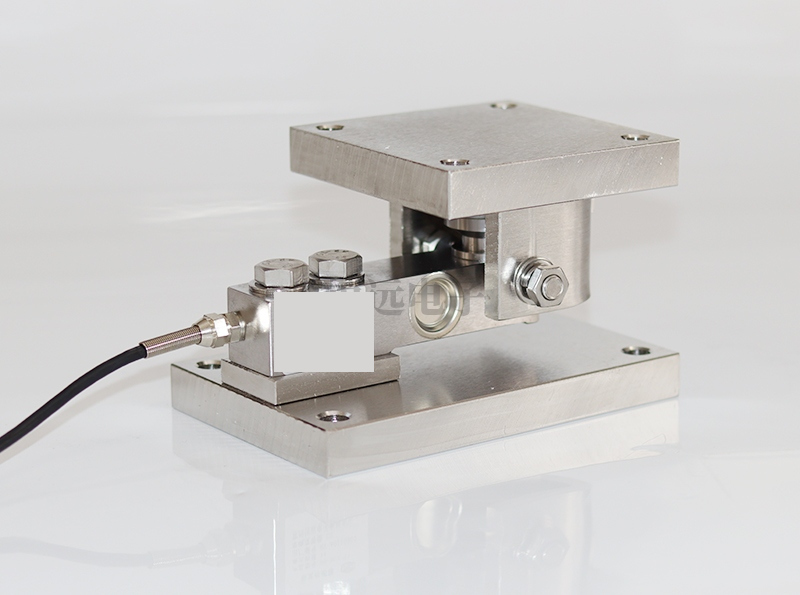

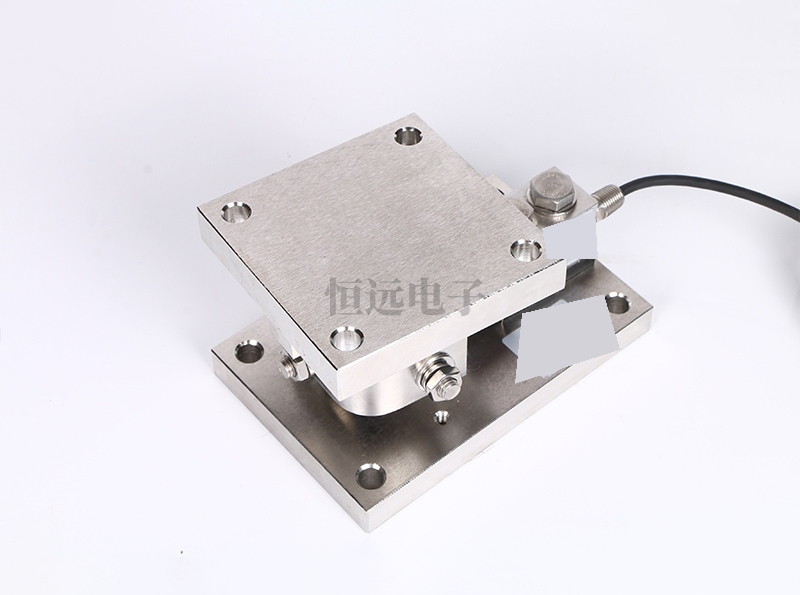

直接回答：下面 2 张是本型号的实物照片，4 张是公司产品规格图：模块安装排列图、接线原理图、外形尺寸标注图、逐档尺寸表。图片为本地文件，页面不加载任何外部资源。
图片说明：4 张规格图与 2 张实物图均为公司产品图片资料，按原图使用，未做修图。
安装和接线要注意什么？
直接回答：模块装不装得好，主要看三件事——底座刚度与水平、连接垂直度、以及管道与焊接这类"外力旁路"有没有处理掉。下面每条都给出可核对的数值或动作，来源为公开安装资料。
| 项目 | 要求 | 来源 |
|---|---|---|
| 垂直度 | 所有模块垂直轴心线与安装基板垂线吻合，偏差不得大于 1.5°；出现不垂直用垫片调整 | 引自公司安装说明 |
| 机架与基板刚度 | 安装模块的机架和基板要有足够刚性，刚度需达到 1/1000 | 引自公司安装说明 |
| 支架偏斜 | 上支架与基座支架因偏斜或扭转与水平线的夹角，均不能大于 0.5° | 引自公开技术资料《称重模块的选型和安装》 |
| 基础 | 支撑罐体的基础（或楼层）要有足够承载力及刚度，基础挠度变形小于 3mm；模块安装在混凝土基础上是较好的一种选择 | 引自公开技术资料《称重模块的选型和安装》 |
| 找平 | 装好后用手晃动模块上顶板，如能晃动说明安装不平，需垫铁板，垫到晃不动为止 | 引自公司安装说明 |
| 螺栓紧固 | 所有螺栓安装采用对角拧，先预紧，再按规定力矩紧固 | 引自公司安装说明 |
| 焊接 | 焊接过程中严禁称重模块过电流；不得有任何其它电流（如电焊）经过传感器 | 引自公司安装说明 |
| 电缆 | 不可以绷紧电缆，以免电缆受到拉力影响电性能；保护好电缆，不可有划伤 | 引自公司安装说明 |
| 搬运与开箱 | 拿出模块的过程中禁止提电缆线拎模块，避免磕碰、防止从高处跌落 | 引自公司安装说明 |
| 管道 | 所有与罐连接的管道应水平敷设，防止管道使罐悬空；尽量采用软连接，第一个连接支撑点尽量远离罐体 | 引自公开技术资料《称重模块的选型和安装》 |
| 标定条件 | 罐体设计时应考虑标定时安放砝码的位置；安装完成后必须进行标定 | 引自公开技术资料《称重模块的选型和安装》 |
上表为公开安装资料中的通用要求，适用于本类模块的安装；现场做法与最终判定仍以随机资料和实际工况为准。仪表端的标定步骤见仪表标定教程。
本页事实来源是什么？
- 公司产品资料（HY-CWC-M 参数表）：型号、品类、量程档位、不锈钢密封焊接、防护等级 IP68、综合精度与长期稳定性的原文表述、结构特点、6 线制接线与色序、行业列举。

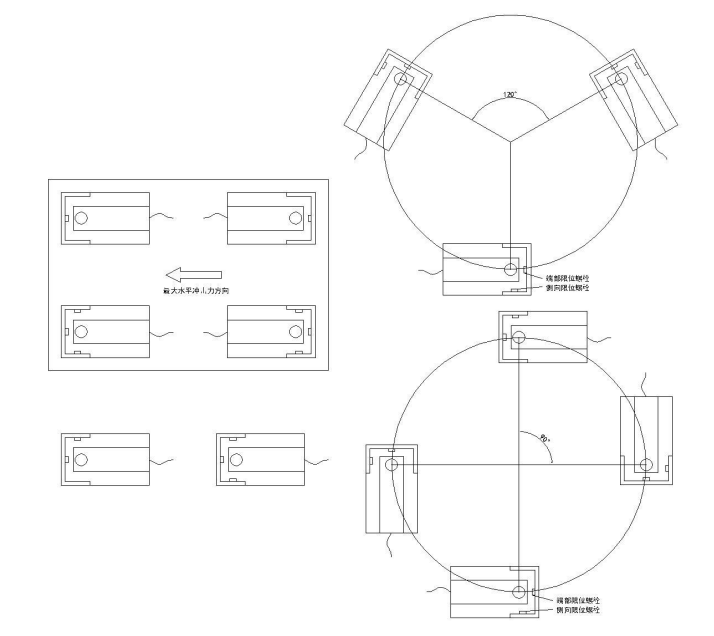

- 公司产品规格图：安装排列图、6 线加屏蔽接线原理图、外形尺寸标注图与逐档尺寸表。
- 公司安装说明（HY-CWC-M 随机安装说明）：安装偏差与刚度要求、混用与焊接的禁止项、接线与调试要求。
- 引自公开技术资料（《称重模块的选型和安装》等，已在对应句段逐处标注）：模块的结构与构成、分类与选型原则、只数与支撑方式、管道与标定要求。
表中参数为公司资料原值，不构成本厂对具体项目的承诺；具体规格按工况确认。本页首次发布：2026-10-07。
