HY-CWC 称重模块：量程 0.5t~20t（9 档）的动载模块，4 线加屏蔽接线

HY-CWC 是什么？装在什么位置？

直接回答：称重模块是用于传感器的一种实用性结构配件，由顶板、基板、称重传感器、负载支承柱及支承螺栓构成；它把称重传感器、负荷传递装置及安装连接板合为一体。（引自公开技术资料《称重模块的选型和安装》）

模块的安装位置通常在秤体的下部（脚、托盘等），也可以装在秤体的上部（釜、罐、斗的腰部）；同一个称重系统的模块必须处于同一水平面。（引自公开技术资料《称重模块的选型和安装》）

它和"单买一只传感器"的区别在这里：模块是把传感器、受力结构和安装连接做成一体的组件，装上支脚即可受力，也因此把"安装不当造成的称量误差"在结构上先消化掉一部分；而裸传感器要自己解决受力点、限位与安装面。（引自公开技术资料，同上）

本型号的用途句照录公司产品资料：适用于如输送滚道秤等有水平冲击力场合的称重和过程称重控制。（公司产品资料）

它在一套称重系统里处在哪一环

称重模块可以非常方便地和各种形状的机械装置相连接，如输送机、平台、立罐、槽罐、料斗等，组成具备各种功能的称重控制系统。称重控制系统通常由显示控制仪表、接线盒、称重模块及电缆组成。（引自公司安装说明）

根据使用要求，可选择不同型号和规格的称重模块。称重通常选用 3 至 6 套（最多 12 套）称重模块构成一组称重系统；安装模块的基础必须符合刚度要求，且在同一水平面，或高度可调整到同一水平面，确保每套称重模块能够均匀承载。（引自公司安装说明）

HY-CWC 与 HY-CWC-M 怎么选？为什么两款的接线颜色不能互相套用？

直接回答：看现场给模块的是不是水平冲击力：以水平方式把物料输送到秤台或容器内时，会产生水平冲击力，此时应选用动载模块；以垂直方式用输送机或泵向斗、罐、釜和槽罐内送入物料时，应选用静载模块。HY-CWC 是动载模块，HY-CWC-M 属静载类模块；两款的接线制式与颜色定义各是一套，不能互相套用。（判据引自公开技术资料《称重模块的选型和安装》）

公司产品资料给出的本型号用途句是"适用于如输送滚道秤等有水平冲击力场合的称重和过程称重控制"，与上面这条判据的定位一致。（公司产品资料）

两款对照

HY-CWC-M 的接线与用途细节见 HY-CWC-M 型号页；选型共性问题见选型与资料页。

为什么颜色 / 线序不能跨型号照抄

• 后缀不同，接线条数就不同：HY-CWC 是 4 线 + 屏蔽，HY-CWC-M 是 6 线（含 +反馈 / -反馈）。（公司安装说明与公司产品资料）
• 同一款内部，量程段不同颜色定义也不同：HY-CWC 的 0.5~3t 与 8~20t 两段，激励与信号的颜色正好相反（见下方参数表）。（引自公司安装说明）
• 接错的后果是"能通电、读数不对"：激励与信号接反不会立刻报错，但仪表读数与加载量对不上。所以施工前先确认量程段与随机资料，再照实物接线图接。（做法引自公开技术资料）
• 报型号要带完整后缀：只报"HY-CWC"这三个字母时，无法判断要哪一段的色序与哪一套安装件。（公司产品资料）

HY-CWC 的技术参数有哪些？

直接回答：下表把 HY-CWC 的产品参数值逐条列出并标注来源，右侧一列是"这项参数决定什么"——把参数翻译成选型与安装时要判断的事。数值一律照录，不换算、不合并、不补资料里没有的档位。

说明：表中数值与文字均为公司资料原值照录（含"资料未给出数值"这一事实本身）；凡本页做的解释，都单独标了来源，属公开技术资料而不是公司承诺。公司资料未给出本型号的防护等级、外形尺寸与接线原理图，本页不推定、不给推定值。

这些参数在什么工况下取哪个值？

直接回答：量程按"固定负荷 + 变动负荷 ≤ 额定载荷 × 只数 × 70%"核对单只额定量程，算出后就近往上取一档；只数按实际支撑点数量取；水平冲击力的有无决定本款与 -M 款之间选哪一款。（判据引自公开技术资料）

固定负荷 + 变动负荷 ≤ 额定载荷 × 只数 × 70%

公式用文字再写一遍，方便抄写、发工作群或打印给设计院（引自公开技术资料）。算例见选型与资料页。

分情况对照（可照着做）

什么工况适用、什么工况不适用？

直接回答：能用公司产品资料与本页已标来源的内容支撑的，是"如输送滚道秤等有水平冲击力场合的称重和过程称重控制"这一类场合，以及材质为不锈钢所对应的潮湿或有腐蚀性物质接触的环境；公司资料没有给出的项（防护等级、外形尺寸、接线原理图），本页不推定、也不代客户下结论。

适用（有据可查）

• 有水平冲击力的输送与过程称重：公司产品资料给出的场合为"如输送滚道秤等有水平冲击力场合的称重和过程称重控制"。（公司产品资料）
• 以水平方式把物料输送到秤台或容器内的场合：此时产生水平冲击力，判据给出的选择是动载模块。（引自公开技术资料《称重模块的选型和安装》）
• 潮湿或有腐蚀性物质接触的环境：本型号材质为优质不锈钢；资料另建议长期暴露在这类环境中时选用全不锈钢模块。（材质取自公司产品资料；建议引自公开技术资料）
• 改造已有设备、替换旧模块：称重模块可以非常方便地和各种形状的机械装置相连接，如输送机、平台、立罐、槽罐、料斗等。（引自公司安装说明）

边界与不适用（同样要看清）

• 公司资料未给出本型号的防护等级、外形尺寸与接线原理图：这三项不能由本页推定，本页不给推定值；2 张规格图也不是接线图与尺寸图。（依据：公司产品资料未记载该三项）
• 同一个称重设备系统内，严禁不同容量的模块安装在同一个称重设备系统内使用：安装前检查模块的容量，混用不同容量的模块属禁止项。（引自公司安装说明）
• 焊接作业时不得让电流经过称重传感器：焊接过程中严禁称重模块过电流，不得有任何其它电流（如电焊等）经过传感器，否则就会损坏传感器。（引自公司安装说明）
• 容器不能与不受传感器支撑的其它部件发生机械绑定，否则称量将会不准。（引自公开技术资料《称重模块的选型和安装》）
• 输料管道不处理就调不准：所有与罐连接的管道应水平敷设，防止因管道使罐悬空；尽量采用软连接，管道的第一个连接支撑点应设置在尽量远离罐体的地方。（引自公开技术资料《称重模块的选型和安装》）
• 接线颜色不能跨型号、跨量程段套用：HY-CWC 与 HY-CWC-M 的线数与颜色定义不同，本款内部 0.5~3t 与 8~20t 两段也相反。（引自公司安装说明）

实物长什么样？规格图画了什么？

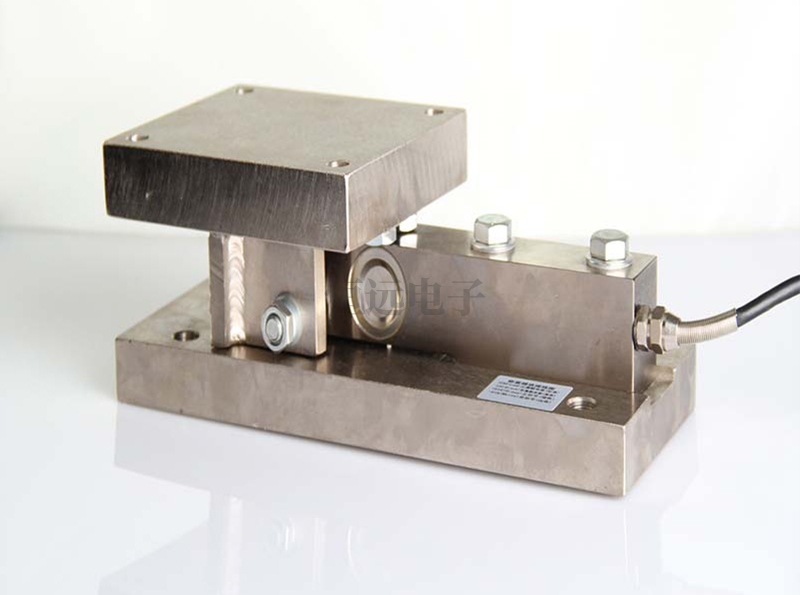

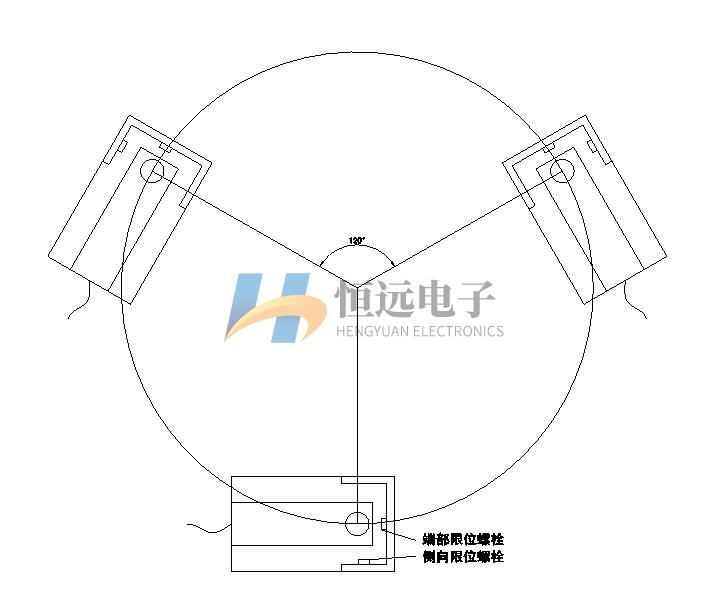

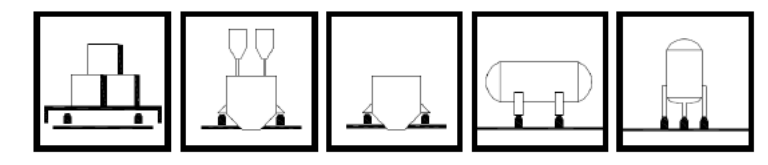

直接回答：下面第 1 张是本型号的实物照片，第 2、3 张是公司产品规格图：5 连幅安装方式示意、三点 120° 布置图。图片为本地文件，页面不加载任何外部资源。本型号可用的实拍图只有 1 张，规格图共 2 张。

图片说明：1 张实物照片与 2 张规格图均为公司产品图片资料，按原图使用，未做修图；页面不加载任何外部图片资源。

安装和接线要注意什么？

直接回答：模块装不装得好，主要看三件事——底座刚度与水平、连接垂直度、以及焊接电流与管道这类"外力旁路"有没有处理掉。下面每条都给出可核对的数值或动作，来源为随机安装说明与公开技术资料。

上表除注明外均为本型号随机安装说明与公开技术资料中的要求；现场做法与最终判定仍以随机资料和实际工况为准。仪表端的标定步骤见仪表标定教程。

本页事实来源是什么？

• 公司产品资料：型号、品类、量程档位（9 档）、材质、综合精度与结构特点的原文表述、4 线制接线的 4 根颜色、用途句与适用场景。
• 公司产品规格图：安装方式示意（5 连幅）、三点 120° 布置图。
• 公司安装说明（HY-CWC 随机安装说明）：接线定义与按量程分两段的色序、屏蔽线、安装偏差与刚度要求、混用与焊接的禁止项、搬运与电缆保护、接线与复核要求。
• 引自公开技术资料（《称重模块的选型和安装》等，已在对应句段逐处标注）：模块的结构与构成、静载与动载的判据、只数与支撑方式、管道与标定要求、屏蔽接地的做法。

表中参数为公司资料原值，不构成本厂对具体项目的承诺；具体规格按工况核对。本页首次发布：2026-10-10。

还是不确定该选哪一档？

把这几项一次说清，我们能直接给量程与只数建议：容器自重、物料重量、支撑脚数量与布置、物料是水平送入还是垂直落入、现场环境、新装还是改造。
