HY-CW-M 称重模块：量程 0.5t~20t（9 档）、6 线加屏蔽接线、优质合金钢表面镀镍

HY-CW-M 是什么？装在什么位置？

直接回答：称重模块是用于传感器的一种实用性结构配件，由顶板、基板、称重传感器、负载支承柱及支承螺栓构成；它把称重传感器、负荷传递装置及安装连接板合为一体。（引自公开技术资料《称重模块的选型和安装》）

模块的安装位置通常在秤体的下部（脚、托盘等），也可以装在秤体的上部（釜、罐、斗的腰部）；同一个称重系统的模块必须处于同一水平面。（引自公开技术资料《称重模块的选型和安装》）

公司产品资料给出的本型号用途句是"适用于如输送滚道秤等有水平冲击力场合的称重和过程称重控制"，这也是它被归为动载模块的原因。（公司产品资料）

它和"单买一只传感器"的区别在这里：模块是把传感器、受力结构和安装连接做成一体的组件，装上支脚即可受力，也因此把"安装不当造成的称量误差"在结构上先消化掉一部分；而裸传感器要自己解决受力点、限位与安装面。（引自公开技术资料，同上）

它在一套称重系统里处在哪一环

称重模块可以非常方便地和各种形状的机械装置相连接，如输送机、平台、立罐、槽罐、料斗等，组成具备各种功能的称重控制系统。称重控制系统通常由显示控制仪表、接线盒、称重模块及电缆组成。（引自公司安装说明）

根据使用要求，可选择不同型号和规格的称重模块。称重通常选用 3 至 6 套（最多 12 套）称重模块构成一组称重系统；安装模块的基础必须符合刚度要求，且在同一水平面，或高度可调整到同一水平面，确保每套称重模块能够均匀承载。（引自公司安装说明）

HY-CW-M 与 HY-CWC、HY-CWC-M 怎么分？为什么接线颜色不能互相套用？

直接回答：先看现场给模块的是不是水平冲击力。静载模块主要适用于侧向力较小的静载荷称重场合；动载模块主要适用于承受水平作用力的机械装置如流水线、传送带等。当物料是以垂直方式用输送机或泵向斗、罐、釜和槽罐内送入时，应选用静载模块；当以水平方式把物料输送到秤台或容器内时，产生水平冲击力，此时应选用动载模块。（判据引自公开技术资料《称重模块的选型和安装》）

按这条判据，HY-CW-M 与 HY-CWC 是动载模块，HY-CWC-M 属静载类模块；三款的材质、接线制式与颜色定义各是一套，后缀只差一两个字母，不能互相套用。

三款对照

上表三款的载荷类型判据引自公开技术资料《称重模块的选型和安装》，材质与接线取自各型号的公司产品资料与公司产品规格图。HY-CWC 与 HY-CWC-M 的细节见 HY-CWC 型号页与 HY-CWC-M 型号页。

为什么颜色与线序不能跨型号照抄

• 后缀只差一个字母，型号就不是同一款：本页的 HY-CW-M 与已上线的 HY-CWC-M 只差一个 C，一个是动载模块、一个是静载类模块，材质也不同；HY-CWC 则是 4 线 + 屏蔽。报型号请带完整后缀，只报到系列名无法判断要看哪套接线定义。（公司产品资料）

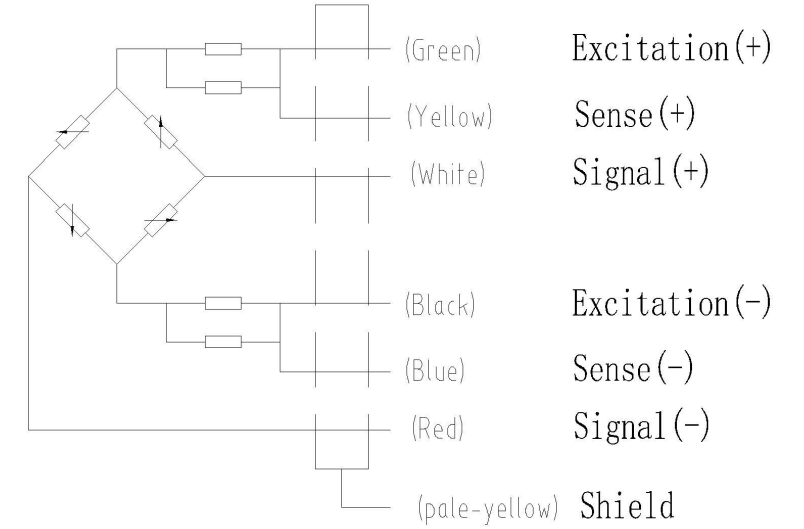

• 线数不同，端子就对不上：HY-CW-M 是 6 线 + 屏蔽，比 HY-CWC 的 4 线 + 屏蔽多一组 +反馈 / -反馈；4 线制没有反馈端可用，按 6 线的端子编号去接就会多出两根无处可接的线。（公司产品资料）
• 激励与信号的颜色在不同型号之间是换过的：同为动载模块，本页的 HY-CW-M 是绿色 = +激励，HY-CWC 是红色 = +激励。跨型号照抄颜色，等于把激励接到信号上。（公司产品资料）
• 接错的后果是"能通电、读数不对"：激励与信号接反不会立刻报错，但仪表读数与加载量对不上。所以施工前先确认完整后缀与随机资料，再照实物接线图接。（做法引自公开技术资料）
• 本型号内部还存有一处来源差异：公司安装说明对 HY-CW-0～20t 给的色序与公司产品资料不是同一套，已在下方参数表"接线色序"一行的解释列如实写出，本页不替客户选定其中一套。（公司安装说明）

HY-CW-M 的技术参数有哪些？逐条给来源

直接回答：下表把 HY-CW-M 的产品参数值逐条列出并标注来源，右侧一列是"这项参数决定什么"——把参数翻译成选型与安装时要判断的事。数值一律照录，不换算、不合并、不补资料里没有的档位。

说明：表中数值与文字均为公司资料原值照录（含"资料未给出数值"这一事实本身）；凡本页做的解释，都单独标了来源，属公开技术资料而不是公司承诺。本型号的公司资料未给出防护等级与长期稳定性表述，本页不设这两行、不推定、不给推定值。

这些参数在什么工况下取哪个值？

直接回答：量程按"固定负荷 + 变动负荷 ≤ 额定载荷 × 只数 × 70%"核对单只额定量程，算出后就近往上取一档；只数按实际支撑点数量取。（判据引自公开技术资料）

固定负荷 + 变动负荷 ≤ 额定载荷 × 只数 × 70%

公式用文字再写一遍，方便抄写、发工作群或打印给设计院。算例见选型与资料页。

分情况对照（可照着做）

什么工况适用、什么工况不适用？

直接回答：能用公司产品资料与本页已标来源的内容支撑的，是"输送滚道秤等有水平冲击力场合的称重和过程称重控制"这一类场景，以及"以水平方式把物料输送到秤台或容器内"这种产生水平冲击力的工况；公司资料没有给出的项（防护等级、长期稳定性、综合精度的具体数值、材质牌号、适用温度），本页不推定、也不代客户下结论。

适用（有据可查）

• 有水平冲击力场合的称重与过程称重控制：公司产品资料的用途句为"适用于如输送滚道秤等有水平冲击力场合的称重和过程称重控制"。（公司产品资料）
• 以水平方式把物料输送到秤台或容器内的场合：这类场合产生水平冲击力，此时应选用动载模块。（判据引自公开技术资料《称重模块的选型和安装》）
• 承受水平作用力的机械装置：动载模块主要适用于这类装置，如流水线、传送带等。（判据引自公开技术资料《称重模块的选型和安装》）
• 替换已有设备的旧模块：模块可以方便地和各种形状的机械装置相连接，适用于改造已有设备。（引自公司安装说明）

边界与不适用（同样要看清）

• 公司资料未给出本型号的防护等级与长期稳定性表述：这两项不能由本页推定，本页不给推定值；需要这两项指标时，按现场与工艺要求单独核对。（依据：公司产品资料未记载该两项）
• 公司资料未给综合精度的具体数值：原文只有"使用优质传感器，称量精度高"这一句定性表述，本页不给精度等级、不做换算。（公司产品资料）
• 公司资料未给材质牌号与适用温度范围：这两项同样不能由本页推定。（依据：公司产品资料未记载该两项）
• 同一个称重设备系统内，不得混用不同容量的模块。（引自公司安装说明）
• 焊接作业时不得让电流经过称重传感器：焊接过程中严禁模块过电流，否则会损坏传感器。（引自公司安装说明）
• 容器不能与不受传感器支撑的其它部件发生机械绑定，否则称量会不准。（引自公开技术资料《称重模块的选型和安装》）
• 输料管道不处理就调不准：硬管会把传感器的真实负荷分担走，应换软管或把连接管尽量加长。（引自公开技术资料）

实物长什么样？尺寸怎么标？

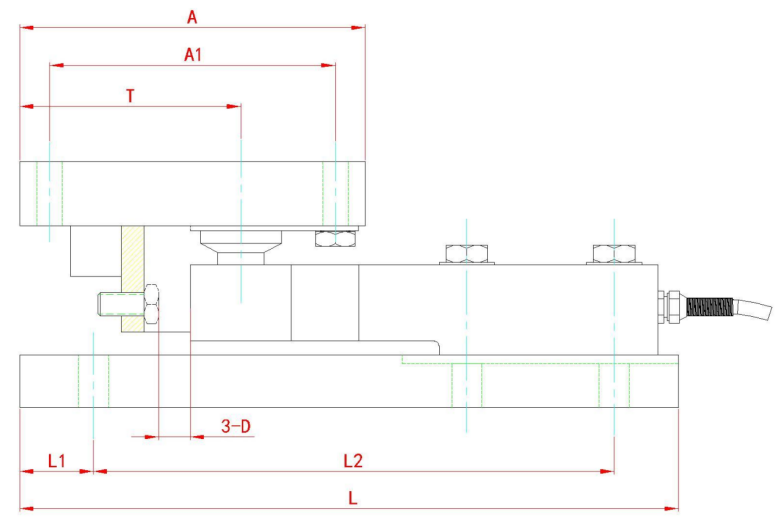

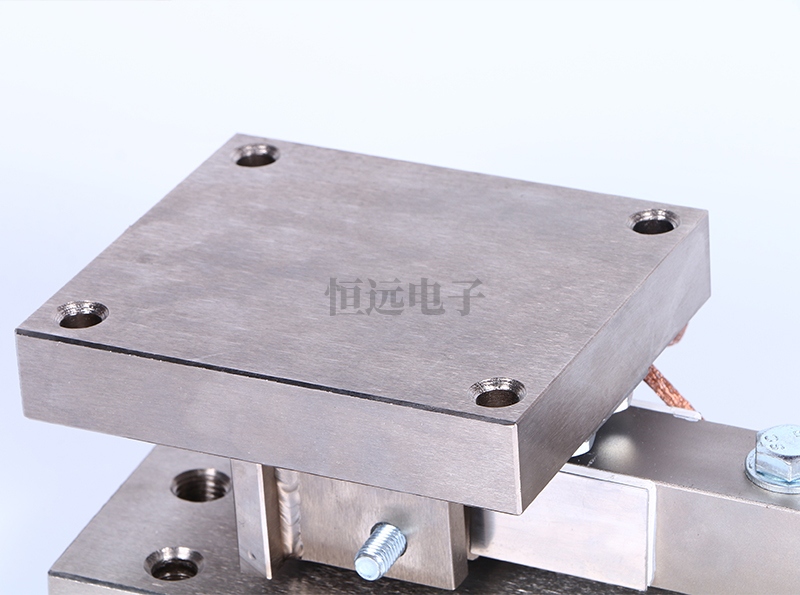

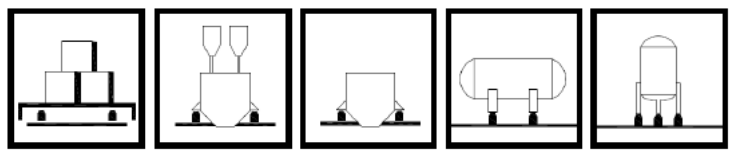

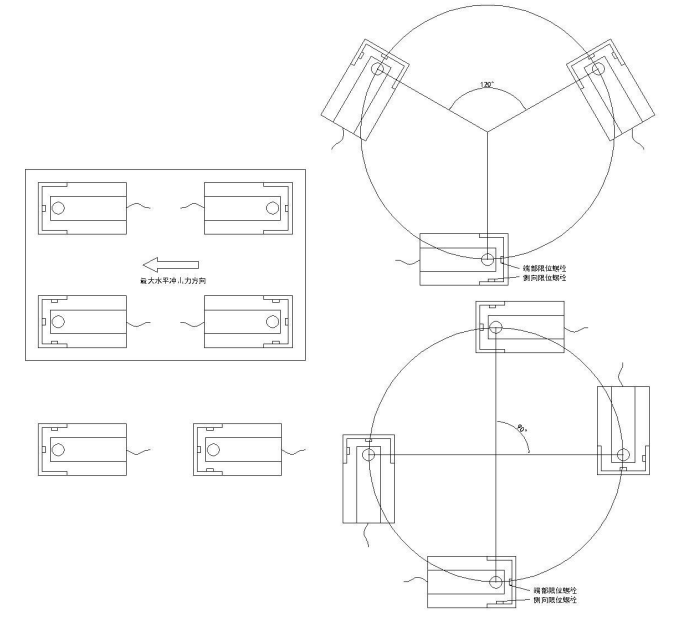

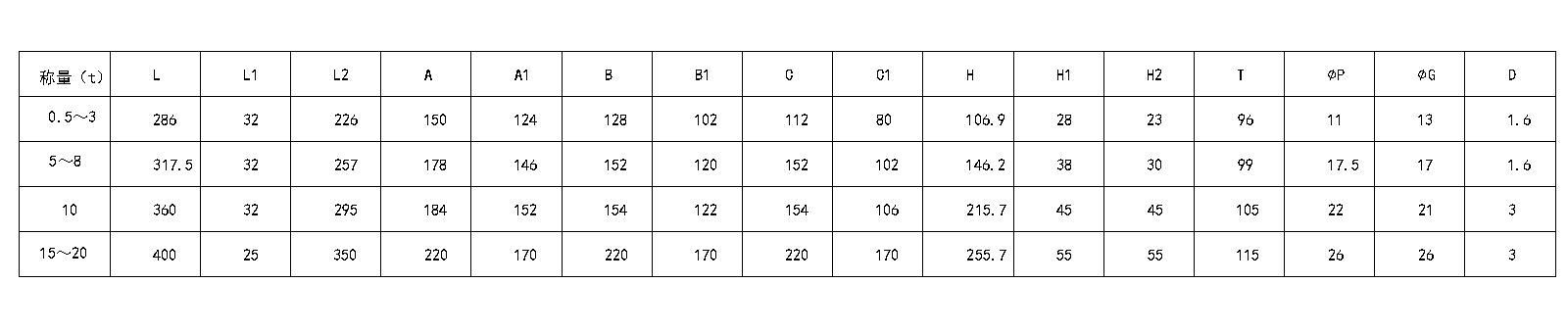

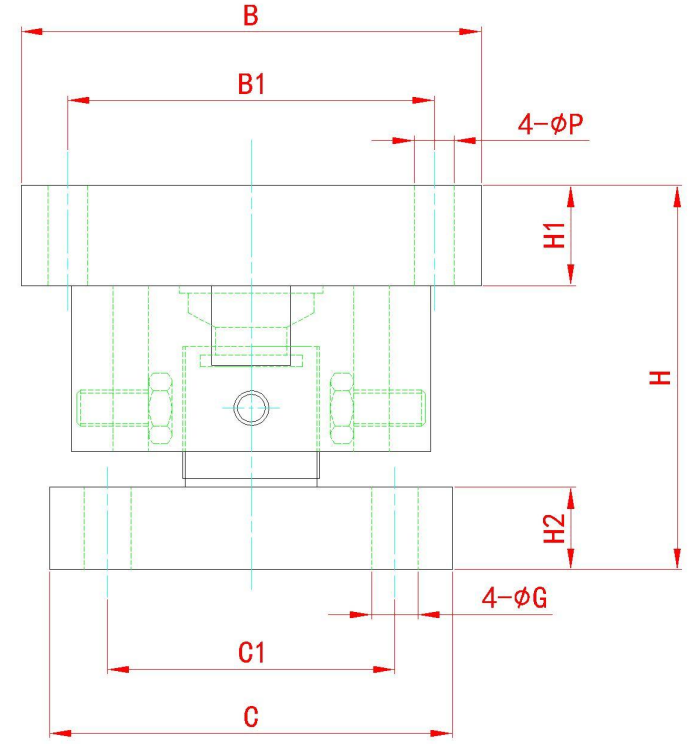

直接回答：下面 1 张是本型号的实物照片，6 张是公司产品规格图：安装方式示意、模块安装排列图、接线原理图、外形尺寸标注图（侧向与端视各一张）、逐档尺寸表。图片为本地文件，页面不加载任何外部资源。

图片说明：1 张实物图与 6 张规格图分别为公司产品资料与公司产品规格图，按原图使用，未做修图。图片内容如与文字资料不一致，以文字资料为准。

安装和接线要注意什么？

直接回答：模块装不装得好，主要看三件事——底座刚度与水平、连接垂直度、以及管道与焊接这类"外力旁路"有没有处理掉。下面每条都给出可核对的数值或动作，逐条标来源。

上表为公开安装资料中的通用要求，适用于本类模块的安装；现场做法与最终判定仍以随机资料和实际工况为准。仪表端的标定步骤见仪表标定教程。

本页事实来源是什么？

• 公司产品资料（HY-CW-M 参数）：型号、品类、量程档位、材质与表面处理、综合精度的原文表述、结构特点、6 线加屏蔽接线与色序、同一方向仅两只承受冲击时的布置提示、适用场景。
• 公司产品规格图：安装方式示意、模块安装排列图、6 线加屏蔽接线原理图、外形尺寸标注图（侧向与端视）与逐档尺寸表。
• 公司安装说明（HY-CW-M 随机安装说明）：接线定义与色序差异、安装偏差与刚度要求、混用与焊接的禁止项、搬运与电缆保护、接线与复核要求。
• 引自公开技术资料（《称重模块的选型和安装》等，已在对应句段逐处标注）：模块的结构与构成、静载与动载的判据、只数与支撑方式、尺寸与选型口径、管道与标定要求。

表中参数为公司资料原值，不构成本厂对具体项目的承诺；具体规格按工况确认。

还是不确定该选哪一档？

把这几项一次说清，我们能直接给量程与只数建议：容器自重、物料重量、支撑脚数量与布置、物料名称与特性、现场环境、新装还是改造。
